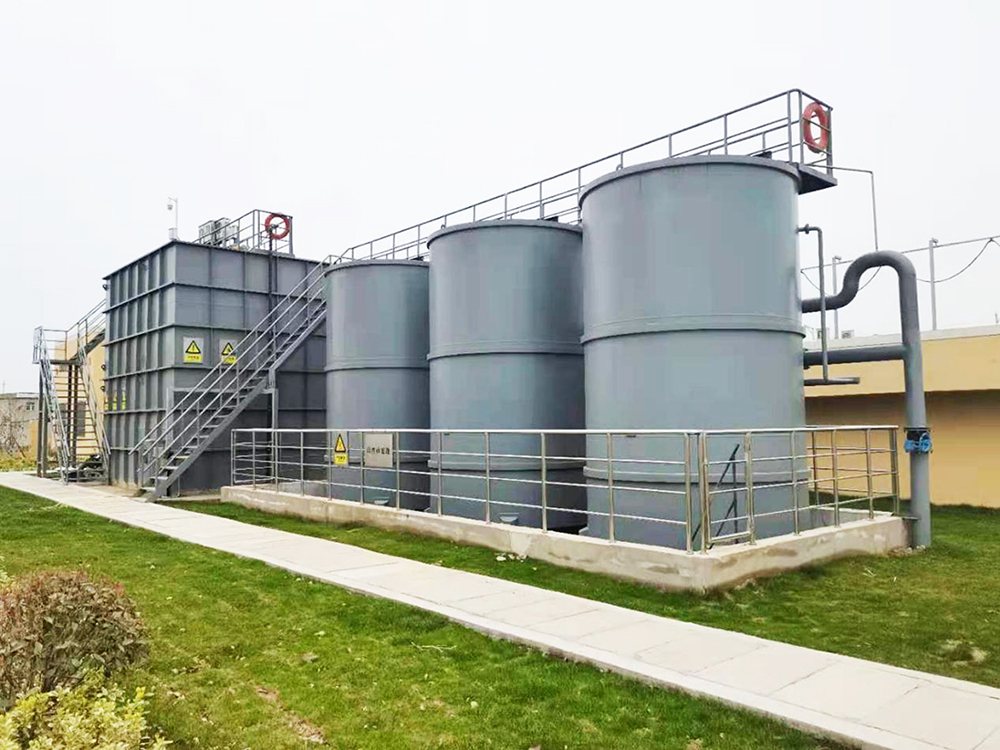

原水在高效反應沉淀池，通過向絮凝反應池中投加絮凝劑，使污水中的懸浮物及膠體顆粒在絮凝劑的吸附、包裹、橋架作用下，形成較大的絮狀顆粒，然后污水流入活性砂過濾器，通過活性砂過濾器進行過濾處理?；钚陨斑^濾器是一種集混凝、澄清及過濾為一體的連續過濾設備，通過濾層的截留作用，去除水中的懸浮物及其它顆粒雜質。

       工藝描述
       1）活性砂過濾系統設備描述
       ● 活性砂過濾系統由相應結構的濾池，過濾器組件，洗砂器，進水管道，空氣提升管，濾液出水管道和沖洗水出水管等組成。內部過濾單元與相應管道間應采用柔性連接。壓縮空氣系統提供的壓縮空氣經空氣控制柜，應通過PU材質的空氣軟管與過濾器頂部連接。
       內部過濾單元包括進出水管，布水器，洗砂器，洗砂水出水管和空氣提升泵套管。進氣管，進出水管和洗砂水出水管都應位于過濾單元的上部。
       ※ 活性砂過濾器是集混凝、澄清、過濾等功能為一體的連續自動清洗的過濾器，無需停機反沖洗，無需提供額外的反沖洗水泵。
       ● 活性砂過濾器應包括原水過濾和濾料清洗兩個相對獨立又同時進行的運行過程，二者在過濾器內的不同位置完成。
       ※ 濾池底部的濾砂依靠位于過濾器中心的空氣提升泵的提升到達位于過濾器頂部的洗砂器，通過紊流作用使污染物與濾砂分離開來，雜質通過清洗水出口排出，清洗后的濾砂回落到砂床。
       ● 如果需要維修，空氣提升泵應能夠非常容易的從過濾器頂部取出。如果異物顆粒堵塞了過濾器，安裝氣提泵的導向管同抽吸泵連接應可以做吸管使用，來吸除異物，抽吸泵必須由過濾器的原始制造商配套提供?？諝馓嵘檬敲咦⑺芗?，采用具有抗磨耐腐性能的增強尼龍材質，厚度8mm,使用壽命不低于5年。
       ● 為保證濾砂能徹底清洗干凈，增加濾砂在洗砂器內與清水沖洗的時間，洗砂器設置成波紋管狀結構。洗砂器采用具有抗磨耐腐性能的增強尼龍材質，利用模具整體一次塑造成型，洗砂器厚度4mm, 使用壽命不低于15年。
       ● 自動沖洗水應回流到污水處理廠的前處理系統，沖洗水的自用水量不得大于待處理水量的5％。
       ● 濾料為天然石英砂濾料，粒徑1.2～2.0mm，不均勻系數＜1.5。濾料的使用壽命應不低于15年。
       ● 濾池內管道的支、吊架及螺栓等附屬材料材質為304不銹鋼。

       2）活性砂過濾器運行原理
       活性砂過濾器應是基于逆流原理，需處理的水應通過位于設備上部的進水管進入過濾系統，原水應經過布水器被均勻分布，向上逆流時經均質活性砂濾床時水中雜質被過濾，經過處理后的干凈濾液（清水）由頂部的出水口流出。同時含有處理雜質的濾砂從設備的錐臺底部通過空氣提升泵被運送到頂部的清洗器，在那里應通過紊流作用使污染物與濾砂分離出來，在回落的過程中，又通過小股逆流清水對其進行沖洗，沖洗后的反沖洗水通過沖洗水出口排出，凈砂利用自重返回砂床，開始下一個工作循環。

       3）活性砂工作原理如下圖所示：
