工作原理
       在混合反應區內靠攪拌器的提升作用完成泥渣、藥劑、原水的快速凝聚反應，然后經葉輪提升至推流反應區進行慢速絮凝反應，以結成較大的絮凝體，再進入斜管沉淀區進行分離。澄清水通過集水槽收集進入后續處理構筑物，沉淀物通過刮泥機刮到泥斗中，經容積式循環泵提升將部分污泥送至反應池進水管，剩余污泥排放。

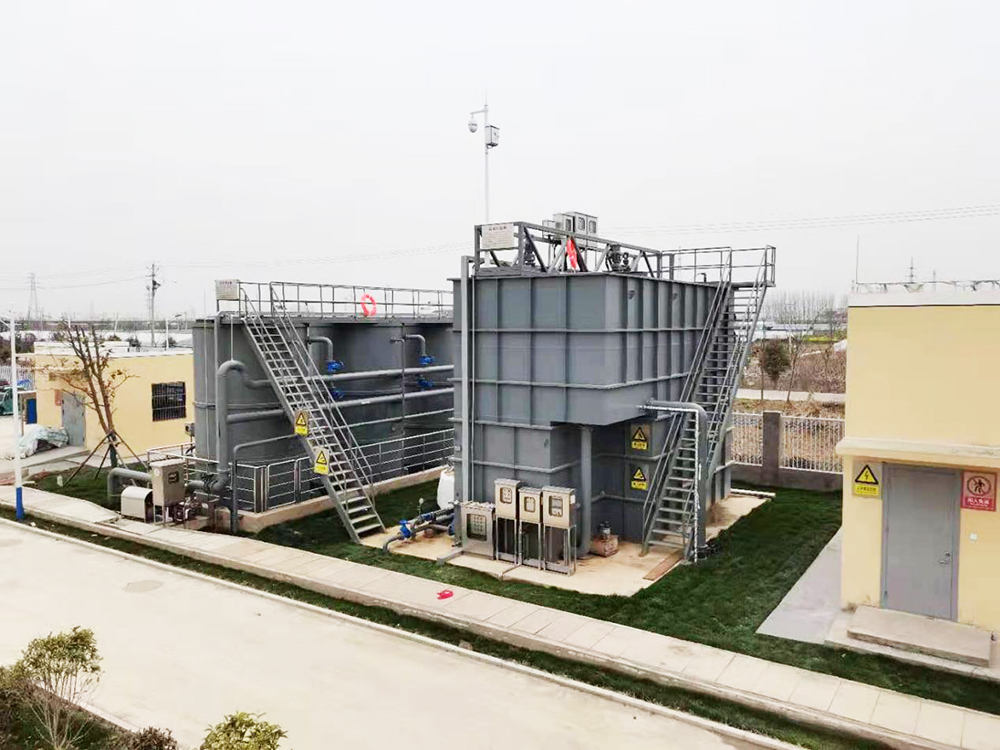

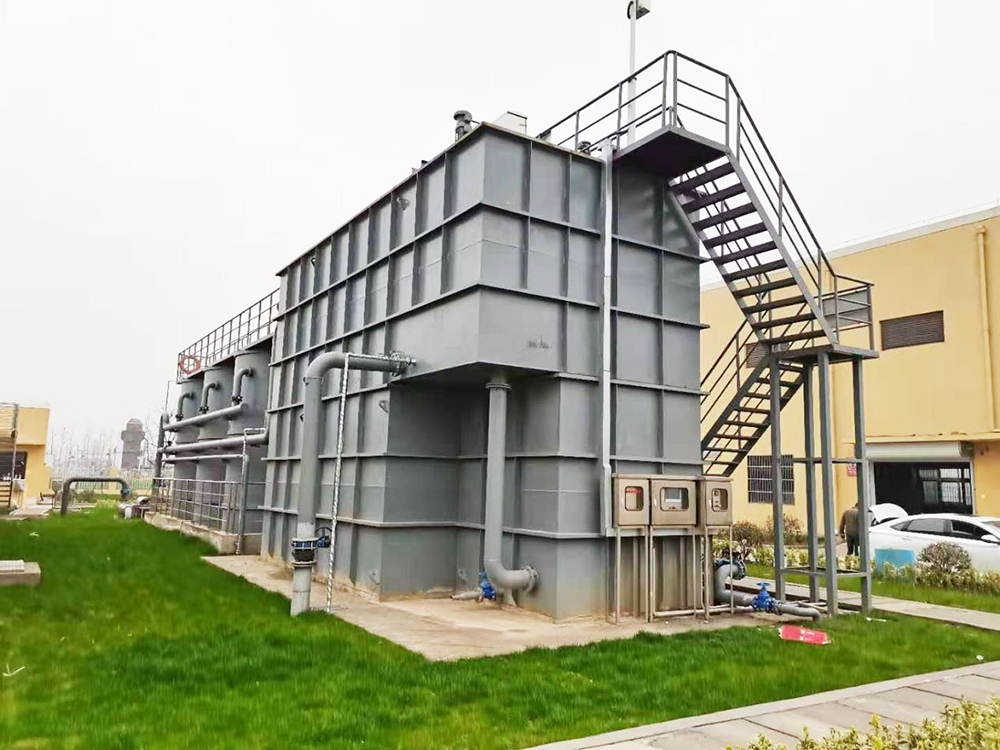

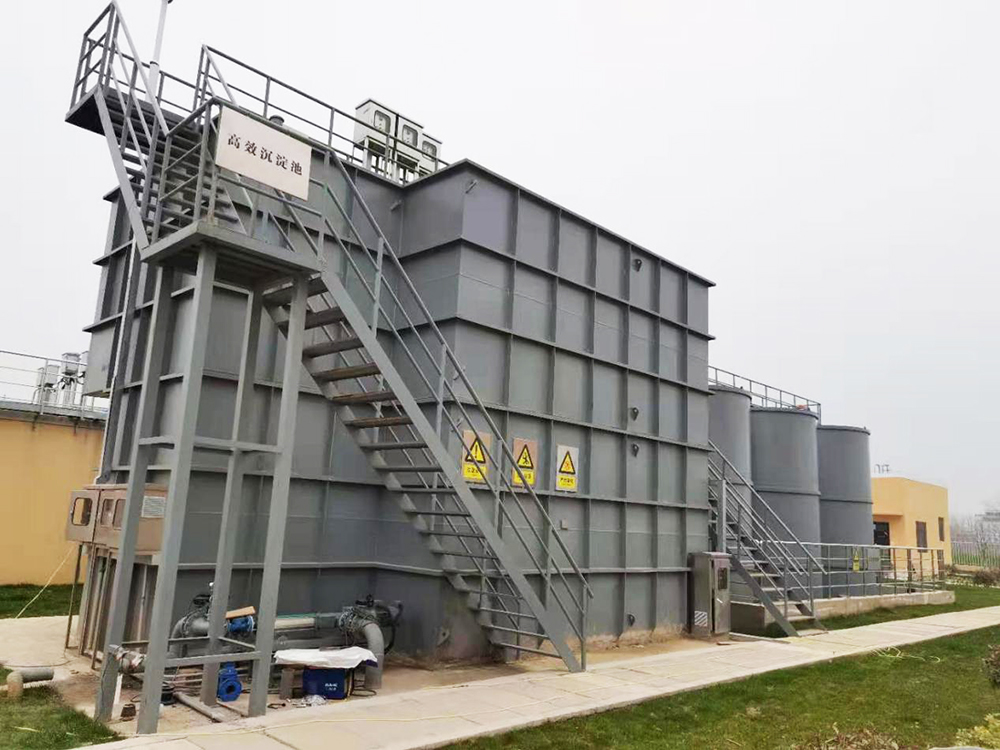

       高效沉淀池，是一種高速一體式沉淀／濃縮池，其工藝基于以下五個技術特點：
       ● 獨特的一體化反應區設計；
       ● 反應區到沉淀區較低的流速變化；
       ● 沉淀區到反應區的污泥循環；
       ● 采用有機絮凝劑；
       ● 采用斜管沉淀布置。
       由以上機理決定了高效沉淀池具有的優點為：污泥循環提高了進泥的絮凝能力，使絮狀物更均勻密實；斜管布置提高了沉淀效果，具有較高的沉淀速度，可達20 m/h；澄清水質量較高；對進水波動不敏感，并可承受較大范圍的流量變化。
       高效沉淀池主要由混合區、絮凝區、澄清區組成。

       混合區
       原水在混合池內通過快速攪拌機與絮凝劑攪拌混合。

       絮凝區
       快速混凝攪拌絮凝池：將原水（通常已經過預混凝）引入到絮凝池底板的中央。一個葉輪位于中心穩流型的圓筒內。該葉輪的作用是使絮凝池內水流均勻混合，并為絮凝和聚合電解質的分配提供所需的動能量。
       在該區加入適量的助凝劑，采用葉輪攪拌機進行均勻攪拌，同時通過污泥循環以達到最佳的固體濃度。助凝劑根據水質情況確定，一般采用PAM。
       為保持絮凝池中懸浮絮狀或晶狀固體顆粒的濃度在最佳狀態，通過調整來自污泥濃縮區的濃縮污泥的外部再循環系統使池中污泥濃度得以保障。
       慢速混凝推流式絮凝池：其作用就是產生掃粒絮凝，以獲得較大的絮狀物，達到澄清區內的快速沉淀。
       因此，整個絮凝池可獲得大量高密度、均質的礬花，以達到最初設計的要求。澄清區的速度應比其他系統的速度快得多，以獲得高密度礬花。

       澄清區
       礬花慢速地進入到澄清區，這樣可避免損壞礬花或產生旋渦，確使大量的懸浮固體顆粒在該區均勻沉積。
       礬花在澄清池下部匯集成污泥并濃縮。濃縮區分為兩層：一層位于排泥斗上部，一層位于其下部。
       上層為再循環污泥的濃縮。污泥在這層的停留時間為幾小時。然后排入到排泥斗內。部分濃縮污泥自濃縮區用污泥泵排出，循環至反應池入口。
       下層為收集大量剩余濃縮污泥的地方。濃縮污泥的濃度至少為20g/l（澄清工藝）。采用污泥泵從泥斗的底部抽出剩余污泥，送至污泥脫水間或現有的可接納高濃度泥水的排水管網或排污管、渠等。
       污泥濃縮區設有超聲位泥位控制開關，用來控制污泥泵的運行，保證濃縮污泥層在所控制的范圍內，并保證濃縮池的正常工作。
       采用逆流式斜板（管）將剩余的礬花沉淀。通過固定在清水收集槽下側的縱向板進行水力分布。
       澄清水由一個集水槽系統回收。絮凝物堆積在澄清池的下部，形成的污泥也在這部分區域濃縮。
       通過刮泥機將污泥收集起來，進入污泥濃縮區的泥斗中。
